多选题
消防安全案例分析
题号 #7545178
排烟系统测试时,挡烟垂壁未联动下降的可能原因有( )。
参考答案
B,C,D,E
答案解析

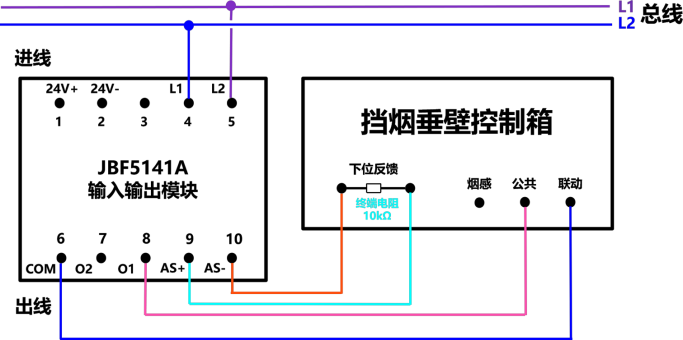

挡烟垂壁控制原理如图所示:

当消防联动控制器接收到满足要求的逻辑信号后,启动挡烟垂壁控制箱配接的输入输出模块,输入输出模块动作后COM端子和O1端子闭合导通,短接挡烟垂壁控制箱内的公共和联动端子,挡烟垂壁控制箱控制卷轴机动作,带动挡烟垂壁下降,从背景资料得知,输入输出模块动作,说明联动公式编写没有问题,A错误。挡烟垂壁限位装置故障会导致挡烟垂壁控制箱处于故障报警状态,此时即便挡烟垂壁控制箱接收到控制信号,挡烟垂壁控制箱无法执行控制指令(限位装置本身也是控制回路的组成),B正确。
挡烟垂壁控制箱供电中断无法执行控制指令,C正确。挡烟垂壁控制箱公共端子和联动端子接线松动会导致输入输出模块信号无法到达挡烟垂壁控制箱,D正确。挡烟垂壁上升和下降是由卷轴机旋转实现的,如果卷轴机损坏,挡烟垂壁不会降落,E正确。


当消防联动控制器接收到满足要求的逻辑信号后,启动挡烟垂壁控制箱配接的输入输出模块,输入输出模块动作后COM端子和O1端子闭合导通,短接挡烟垂壁控制箱内的公共和联动端子,挡烟垂壁控制箱控制卷轴机动作,带动挡烟垂壁下降,从背景资料得知,输入输出模块动作,说明联动公式编写没有问题,A错误。挡烟垂壁限位装置故障会导致挡烟垂壁控制箱处于故障报警状态,此时即便挡烟垂壁控制箱接收到控制信号,挡烟垂壁控制箱无法执行控制指令(限位装置本身也是控制回路的组成),B正确。
挡烟垂壁控制箱供电中断无法执行控制指令,C正确。挡烟垂壁控制箱公共端子和联动端子接线松动会导致输入输出模块信号无法到达挡烟垂壁控制箱,D正确。挡烟垂壁上升和下降是由卷轴机旋转实现的,如果卷轴机损坏,挡烟垂壁不会降落,E正确。
