多选题根据以下材料，回答题
某高层商业大厦，地下2层、地上20层，地下各层为车库及设备用房。地上1～4层为商场，5～20层为办公楼。商场中庭贯通1～4层，2～4层中庭回廊按规范要求设置防火卷帘，其他部位按规范要求设置了火灾自动报警系统、防烟排烟系统以及消防应急照明和疏散指示系统等。某消防技术服务机构对该建筑进行年度检测，情况如下：
（1）火灾报警控制器（联动控制器）及相应设备检测：
首层消防控制室内设置有火灾报警控制器（联动型）、可燃气体报警控制器、防火门监控器、消防广播主机、消防电话主机和消防控制室图形显示装置等。查看发现，火灾报警控制器（联动型）上故障指示灯亮起，火灾报警控制器液晶显示屏显示地下车库内模块故障。
检测人员随后对消防广播应急启动功能进行检测，消防广播主机主电工作指示灯亮起，备电工作指示灯熄灭，按下消防广播主机上应急启动按键，现场消防广播均未启动。现场查看商场2层疏散通道处的常开防火门关闭，但防火门监控器未收到反馈信号。
（2）机械排烟和机械补风系统：
检测人员对中庭处机械排烟系统进行检测，其中板式排烟口现场安装有远控执行机构，距离地面1.5m，按下板式排烟口远控执行机构，板式排烟口开启。检测人员来到首层消防控制室内，按下消防联动控制器总线控制盘上板式排烟口开启按钮，板式排烟口未打开。
（3）消防联动控制器自动开启门禁系统功能检测：
在商场走道处模拟触发1只感烟火灾探测器报警，1只感温火灾探测器报警，火灾报警控制器（联动型）上确认了火警信息。
总线控制盘上控制板式排烟口开启，板式排烟口未开启，可能的原因有（　　）。

A．板式排烟口故障
B．消防联动控制器至排烟口连线断路
C．火灾报警控制器（联动型）未打在手动允许控制方式
D．联动控制模块故障
E．火灾报警控制器（联动型）未打在自动允许控制方式

参考答案B,C,D

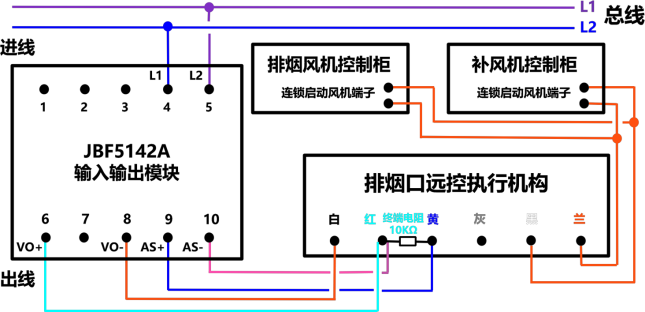

解析:排烟口远控执行机构控制原理如图所示：


模块启动后6号端子
VO+输出24V+，8号端子VO-输出24V-，24V电到达排烟口远控执行机构的白、红端子，白、红端子是排烟口远控执行机构的线圈端子，接通24V电后远控执行机构的锁止机构松开机轮，机轮可以转动，进而松开钢丝绳，板式排烟口打开，排烟口远控执行机构动作后，红黄端子闭合导通，通过反馈线短接模块的AS+端子和AS-端子，模块收到排烟口远控执行机构的动作信号，通过模块将信号反馈至消防联动控制器。
根据背景中的描述，现场可以手动打开板式排烟口，说明板式排烟口是完好的，没有故障，A错误。从前面的控制原理可以得知，消防联动控制器到输入输出模块之间的连线故障，将导致输入输出模块无法启动。输入输出模块到排烟口远控执行机构之间连线故障将导致输入输出模块输出的24V电无法到达排烟口远控执行机构，这两种情形都将导致排烟口远控执行机构不动作，B正确。同理，输入输出模块故障将导致其无法动作，无法输出24V电，排烟口远控执行机构无法动作，
D正确。使用总线控制盘需要将消防联动控制器设置在手动允许控制方式，C正确，E错误。
点击查看答案进入在线模考

你可能喜欢

多选题该建筑中排烟风机应具备下列哪些控制方式（　　）。

A．现场手动启动

B．火灾自动报警系统自动启动

C．消防控制室总线控制盘手动启动

D．系统中任一排烟阀或排烟口开启时，排烟风机自动启动

E．排烟防火阀在280℃时应自行关闭，并应联动开启排烟风机

点击查看答案进入在线模考
多选题火灾报警控制器（联动型）上显示模块故障信息，可能造成上述故障的原因有（　　）。

A．模块编码错误

B．模块与受控设备的启动控制线路故障

C．模块与底座安装不牢固，或底座接线松动

D．模块自身损坏

E．模块配接受控设备故障

点击查看答案进入在线模考
多选题消防应急广播无法应急启动的故障原因有（　　）。

A．扬声器损坏

B．未导入消防广播音源文件

C．功率放大器发生线路故障导致过载或损坏

D．广播控制器发生通信故障或损坏

E．消防广播主机未通电

点击查看答案进入在线模考
