单选题对软件系统总体结构图，下面描述中错误的是（）。

A．深度等于控制的层数
B．扇入是一个模块直接调用的其他模块数
C．扇出是一个模块直接调用的其他模块数
D．原子模块一定是结构图中位于叶子节点的模块

参考答案B

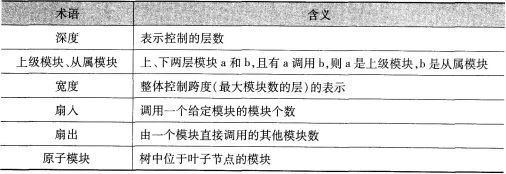

解析:与结构图有关的术语如下：

单选题某系统结构图如下图所示：

该系统结构图的深度是（）。

A．1
B．2
C．3
D．4

单选题某系统结构图如下图所示(图中n≥5)：

该系统结构图的宽度是（）。

A．n
B．3
C．2
D．1

单选题某系统结构图如下图所示：

该系统结构图的最大扇入数是（）。

A．0
B．1
C．2
D．3
